| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | GCC |
| إصدار الشهادات: | ISO |

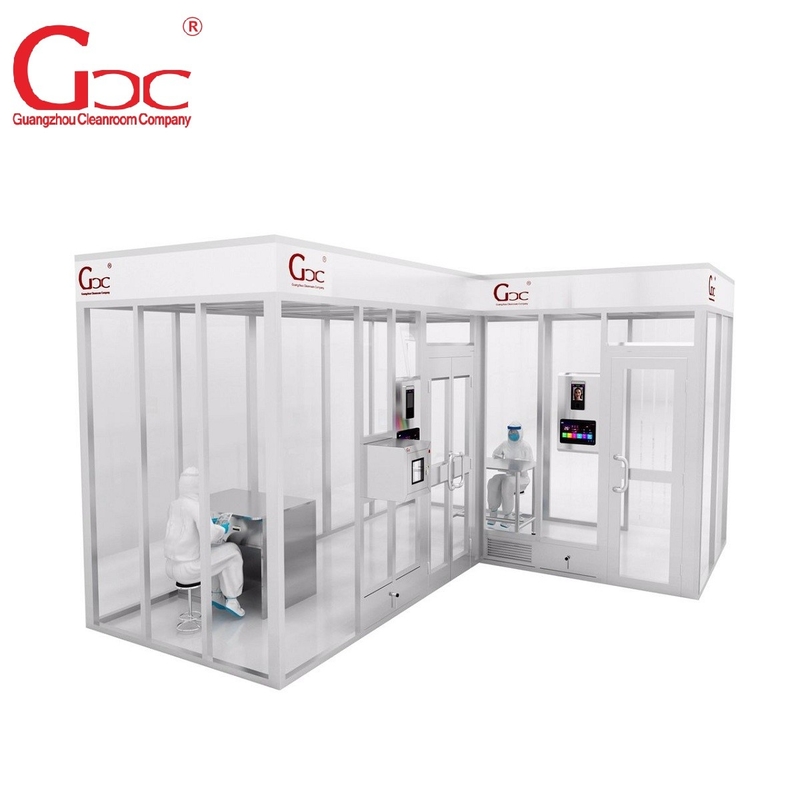

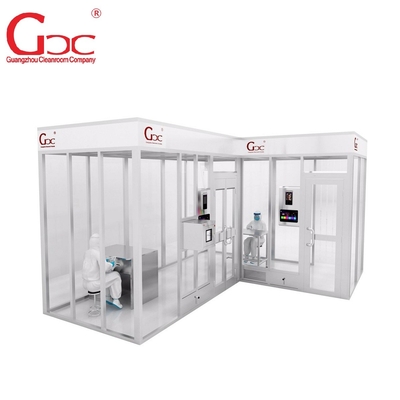

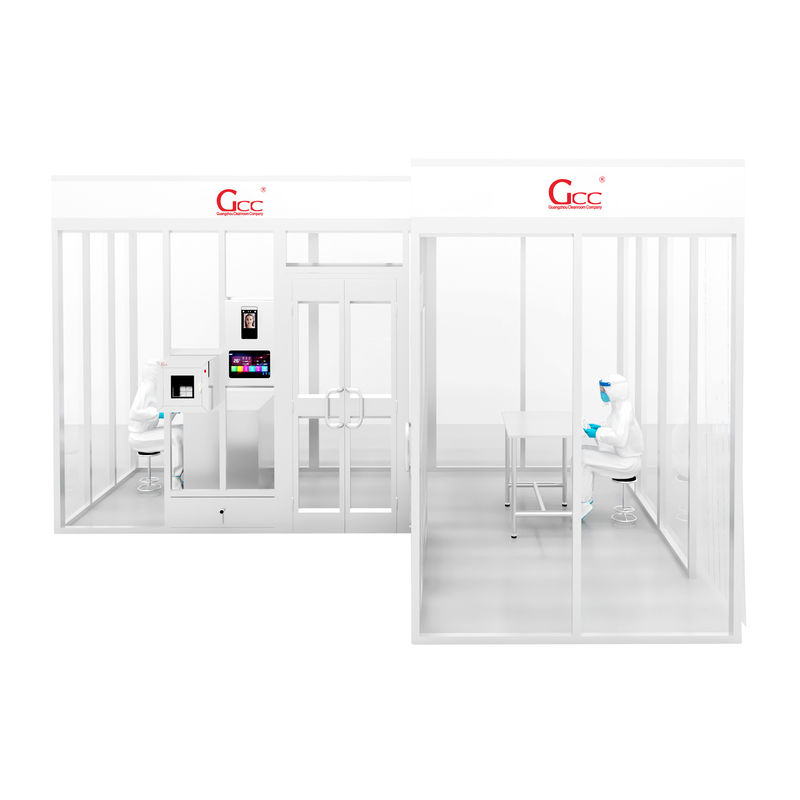

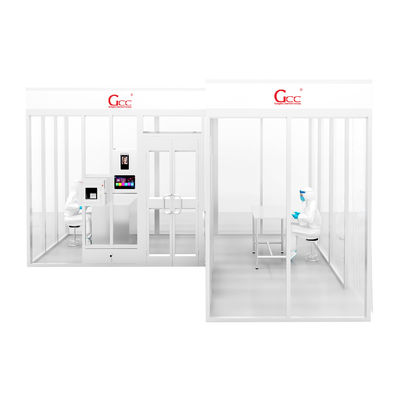

لقد غيرت GCC مفهوم التصميم التقليدي لغرفة التنظيف، حيث تأخذ الوحدة النظيفة الصغيرة مفهوم التصميم المتكامل المعياري، وتشبه هذه الهندسة المعمارية شكل SMIF، ولديها مجموعة متنوعة من المناطق النظيفة المستقلة، والفرق الوحيد هو أن النقل لا يتم عن طريق ذراع التوصيل، ولكن للعمل في غرفة نظيفة مغلقة. لديها تكييف هواء مستقل ونظام هواء مرجع. ميزة هذا النموذج هي سهولة التباعد المرن، وانخفاض تكاليف البناء، مقارنة بغرفة التنقية المدنية التقليدية، يتم تخفيض التكلفة بشكل كبير.
مستوى نظافة الجسيمات المحمولة جواً في الغرفة النظيفة الجاهزة
| FED STD 209E | ||||||
| المستوى | >=0.1um | >=0.2um | >=0.3um | >=0.5um | >=5um | ما يعادل |
| 1 | 35 | 7 | 3 | 1 | ISO3 | |
| 10 | 350 | 75 | 30 | 10 | ISO4 | |
| 100 | 100 | ISO5 | ||||
| 1000 | 1000 | 7 | ISO6 | |||
| 10000 | 10000 | 70 | ISO7 | |||
| 100000 | 100000 | 700 | ISO8 | |||
| معايير الغرف النظيفة ISO 14644-1 | |||||||
| المستوى | >=0.1um | >=0.2um | >=0.3um | >=0.5um | >=1um | >=5um | ما يعادل |
| ISO1 | 10 | 2 | |||||
| ISO2 | 100 | 24 | 10 | 4 | |||
| ISO3 | 1000 | 237 | 102 | 35 | 8 | 1 | |
| ISO4 | 10000 | 2370 | 1020 | 352 | 83 | 10 | |
| ISO5 | 100000 | 23700 | 10200 | 3520 | 832 | 29 | 100 |
| ISO6 | 1000000 | 237000 | 102000 | 35200 | 8320 | 293 | 1000 |
| ISO7 | 352000 | 83200 | 2930 | 10000 | |||
| ISO8 | 3520000 | 832000 | 29300 | 100000 | |||
| ISO9 | 35200000 | 8320000 | 293000 | هواء الغرفة | |||
المعلمات
| مستوى الفئة النظيفة | مظلة تدفق الصفحي النظيف | ||||
| GCC-LFCS1500مم | GCC-LFCS2000مم | GCC-LFCS3000مم | GCC-LFCS5000مم | ||
| الحجم | 1500*2000*2400مم | 2000*3000*2400مم | 3000*4000*2400مم | 5000*5000*2400مم | |
| المادة | الإطار | الفولاذ المدلفن على البارد، الألومنيوم، الفولاذ المقاوم للصدأ | |||
| حول | زجاج شبكي، ستارة ناعمة، ستارة شريطية مضادة للكهرباء الساكنة | ||||
| مستوى الفئة النظيفة | 100 | 1000 | 10000 | 100000 | |
| مرشح HEPA | الحجم | 610*610*69مم | 1220*610*69مم | 1220*610*69مم | 1220*610*69مم |
| الكفاءة | 99.99% | 99.99% | 99.99% | 99.99% | |
| تدفق الهواء | 4000م³/ساعة | 5040م³/ساعة | 7560م³/ساعة | 12000م³/ساعة | |
| مرشح مسبق | الحجم | اختياري | |||
| المحرك | مصدر الطاقة | 220 فولت/50 هرتز | 220 فولت/50 هرتز | 220 فولت/50 هرتز | 220 فولت/50 هرتز |
| الضوضاء | 62ديسيبل | 62ديسيبل | 62ديسيبل | 62د | |
التطبيقات
تُستخدم مظلة تدفق الصفحي النظيف من GCC لورشة العمل التي تتطلب مستوى أعلى من التنقية، مثل منطقة عمل خط التجميع ومنطقة تجميع المنتجات عالية الدقة.
