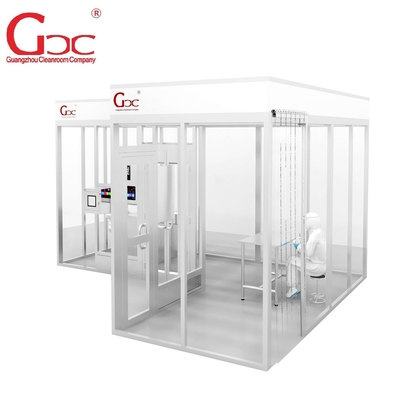

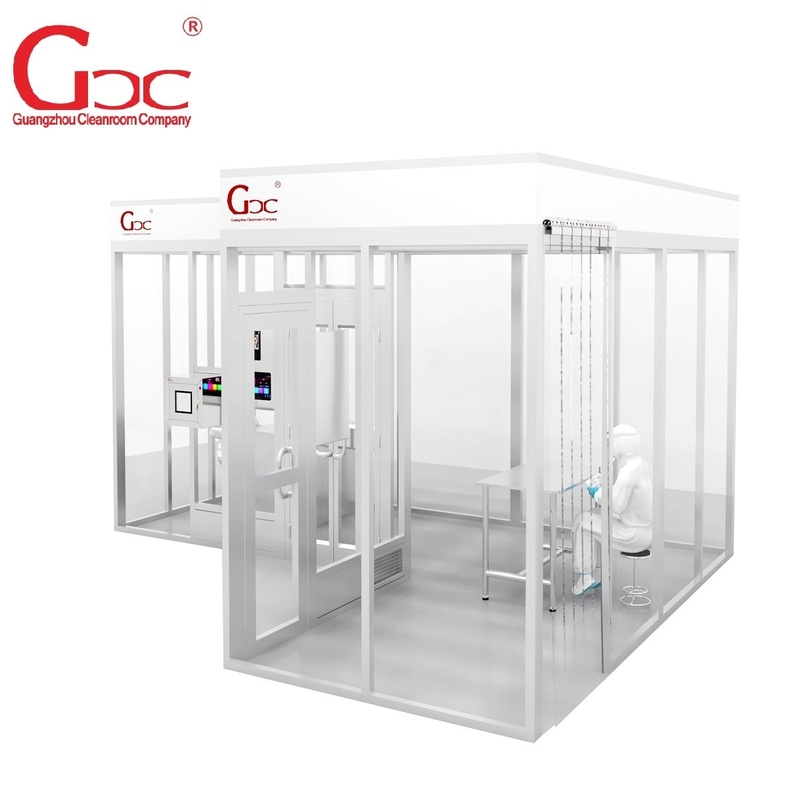

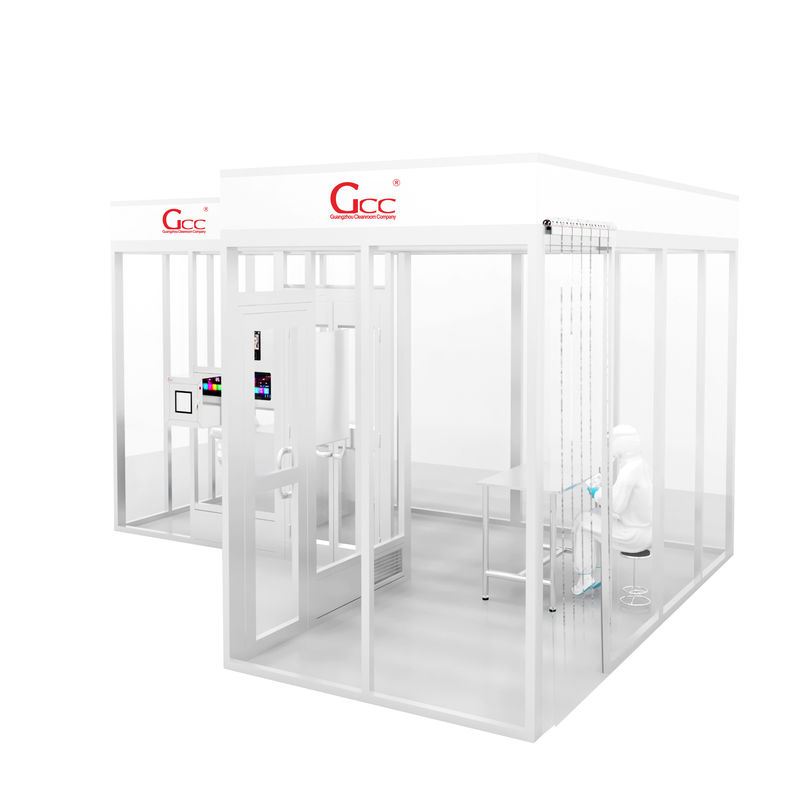

غك قد تغيرت مفهوم التصميم التقليدي من الصالة النظيفة، وحدة نظيفة صغيرة تأخذ مفهوم تصميم التكامل وحدات، وهذا الهندسة المعمارية هي مماثلة لشكل SMIF،لديها مجموعة متنوعة من المناطق النظيفة المستقلة، والفرق الوحيد هو أن النقل لا يتم عن طريق ذراع الاتصال، ولكن للعمل في غرفة نظيفة مغلقة. لديها تكييف الهواء مستقلة ونظام الهواء العودة.ميزة هذا الشكل هي سهولة المسافة المرنة، تكاليف البناء المنخفضة، مقارنة مع غرفة تنقية البناء المدني التقليدية، يتم خفض التكلفة إلى حد كبير.
مستوى نظافة الجسيمات المحمولة بالهواء في الغرف النظيفة الجاهزة
المستوى |
الحد الأقصى للجسيمات/م3 |
معادلة |
|||||
|
≥0.1 ميكرومتر |
≥0.2 ميكرومتر |
≥0.3 ميكرومتر |
≥ 0.5 ميكرومتر |
≥ 1 ميكرومتر |
≥ 5 ميكرومتر |
|
إيزو 1 |
10b |
د |
د |
د |
د |
e |
|
إيزو 2 |
100 |
24b |
10b |
د |
د |
e |
|
إيزو 3 |
1000 |
237 |
102 |
35b |
د |
e |
الفئة 1 |
إيزو 4 |
10000 |
2370 |
1020 |
352 |
83b |
e |
الفئة 10 |
إيزو 5 |
100000 |
23700 |
10200 |
3520 |
832 |
d,e,f |
الفئة 100 |
إيزو 6 |
1000000 |
237000 |
102000 |
35200 |
8320 |
293 |
فئة 1000 |
إيزو 7 |
ج |
ج |
ج |
352000 |
83200 |
2930 |
الدرجة 10000 |
إيزو 8 |
ج |
ج |
ج |
3520000 |
832000 |
29300 |
الدرجة 100000 |
إيزو 9 |
ج |
ج |
ج |
35200000 |
8320000 |
293000 |
هواء الغرفة |
جدول المواصفات
مساحة |
15 متر مربع |
30 متر مربع |
50 متر مربع |
100 متر مربع |
المواد |
إطار ألومنيوم/ لوحة فولاذية للخبز/ نافذة زجاج عازلة |
|||
فئة FFU 1-100 |
12 قطعة |
24 قطعة |
48 قطعة |
96 قطعة |
فئة FFU-1K |
3 قطع |
ستة قطع |
9 قطع |
18 قطعة |
فئة FFU 10K |
2 قطع |
4 قطع |
ستة قطع |
12 قطعة |
السرعة (m/s) |
0.45m/s ± 20% |
0.45m/s ± 20% |
||
درجة الحرارة (اختياري) |
18-28 درجة مئوية |
|||
الرطوبة (اختياري) |
50-70% |
50-70% |
||
الإضاءة |
400-800LUX |
|||
القوة |
2.4-7كيلوواط |
4.8-10كيلوواط |
9.6-19كيلوواط |
19.2-30كيلوواط |
التطبيق
يستخدم GCC الحجرة النظيفة التدفق اللاميني لبحث ورشة العمل على مستوى أعلى من مستوى التطهير، مثل منطقة عمل خط التجميع ومنطقة التجميع من المنتجات عالية الدقة.
