| مكان المنشأ: | قوانغدونغ، الصين |
| اسم العلامة التجارية: | GCC |
| إصدار الشهادات: | ISO/GMP/CE |
| رقم الموديل: | FFUA |
| وثيقة: | GCC-FFU-500-Cleanroom-Layou...ut.pdf |

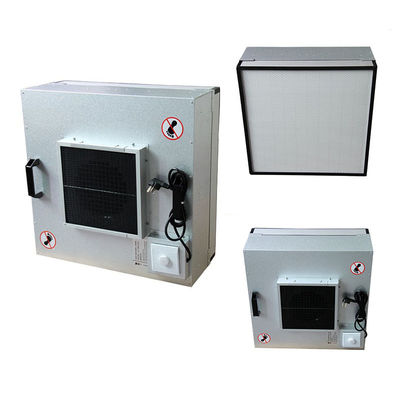

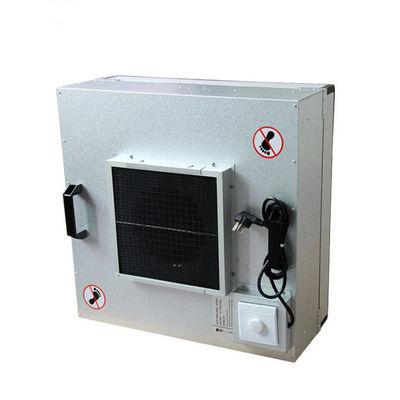

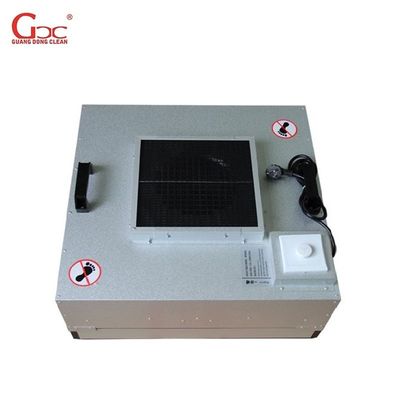

FFU هي اختصار لوحدة مرشح المروحة. إنها نوع من أجهزة إمداد الهواء التي تتمتع بالطاقة والوظيفة المرشحة. يتم إدخال الهواء في الجزء العلوي من FFU أثناء مروره عبر مرشحات Hepa. يخرج الهواء المرشح من المخرج بالتساوي، وتشغيل توصيل الوحدات.
توفر FFU هواءً نظيفًا والتحكم في الجسيمات. يتم تثبيت FFU على سقف غرفة التنظيف (معدل تغطية من 25٪ إلى 100٪)، والأبعاد العامة هي 2'*2' أو 2'*4' أو 4'*4' أو الحجم المخصص الآخر بناءً على طلب عملائنا
1. مادة المنتج
a. هيكل الصندوق: SGLD. (فولاذ مقاوم للصدأ اختياري)
b. مدخل الهواء به شبكة حماية مروحة قابلة للفصل وحلقة تحويل تدفق الهواء، يمكن أن تضمن تدفق الهواء بسلاسة،
وتحمي السلامة في البناء.
c. حول زاوية صندوق المروحة توجد لوحة، للمساعدة في توصيل مرشح HEAP.
d. مروحة:
(أ) النوع: مروحة طرد مركزي.
(ب) مادة المكره: بلاستيك/ألومنيوم.
(ج) سرعة الهواء: 0.35 م/ث - 0.62 م/ث، سرعة قابلة للتعديل. المقاومة الأولية: ≤130 باسكال، المقاومة النهائية: ≤200 باسكال.
(د) يمكن للضغط الساكن العالي التغلب على فقدان الضغط لمرشح/لوحة الناشر/الأرضية المرتفعة/غرفة التنظيف/ملف التجفيف وقناة الإرجاع.
(هـ) مستوى الضوضاء: <58dB(A)(0.45m/s)
(و) الطاقة: مرحلة واحدة 220 فولت 50 هرتز (يمكن تجهيزها بقابس تبديل مناسب لجهدك المحلي).
(ز) صندوق الأطراف: وصلة طاقة سريعة بثلاثة ثقوب.
(ح) مقابس طاقة التيار المتردد: الصين CPCS-CCC (النوع الأول).
2. نظام التحكم
a. تحكم مركزي اختياري: يتم اعتماد نظام التحكم الجماعي FFU، والتحكم الميداني والتحكم عن بعد في التشغيل/الإيقاف، ويتم إدخال حالة تشغيل حلقة FFU في المراقبة المركزية للمصنع عن طريق الإشارة. يمكن لجهاز الكمبيوتر للتحكم المركزي تشغيل FFU وبدءها وإيقافها وتنظيم السرعة، وعرض حالة التشغيل والحمل الزائد لـ FFU.
b. توفير إشارة إلى الفشل ووقت التوقف.

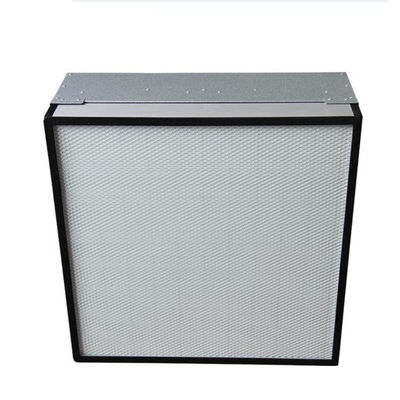

3. مرشح HEAP
a. مادة المرشح: H13/h14 (99.97-99.99%@0.3μm) ألياف زجاجية.
b. الإطار: سبائك الألومنيوم.
ج. تم اختبار المرشح بدقة قبل مغادرة المصنع، ويمكنه تقديم تقرير الاختبار.
| العنصر | GCC-FFUA-1 | GCC-FFUA-2 | GCC-FFUA-3 | GCC-FFUA-4 | |
| الحجم (العرضxالطولxالارتفاع) | 575x875x275مم | 920x615x275مم | 575x1175x275مم | 615x1225x275مم | |
| تدفق الهواء | 800~900م³/ساعة | 800~900م³/ساعة | 1100~1200م³/ساعة | 1100~1200م³/ساعة | |
| سرعة الهواء | 0.35~0.55م/ث | ||||
| الضغط الكلي | 230باسكال | 230باسكال | 230باسكال | 230باسكال | |
| الطاقة | 100واط | 100واط | 100واط | 100واط | |
| الوزن | 25كجم | 27.5كجم | 34كجم | 37.5كجم | |
| الضوضاء (1 متر أسفل مرشح HEPA) |
55~63ديسيبل | ||||
| الاهتزاز | 0.2~0.7مم/ث | ||||
| وضع التحكم | يدويًا أو التحكم الجماعي عن طريق الكمبيوتر | ||||
| الخيارات |
منفذ حقن DOP / منفذ عينة DOP / منفذ اختبار انخفاض الضغط التفاضلي / جهاز إنذار انخفاض الضغط التفاضلي |
||||
| مرشح HEPA | الحجم (العرضxالارتفاعxالعمق) | 570x870x69مم | 915x610x69مم | 570x1170x69مم | 610x1220x69مم |
| الكفاءة | 99.99% 0.3μm | ||||
| الإطار | ألومنيوم مؤكسد عالي الجودة | ||||
| انخفاض الضغط الأولي | 110 باسكال@0.45 م/ث±15% | ||||
| السمة | حشية لا نهاية لها من رغوة البولي يوريثين | ||||
التطبيق
يتم تطبيقه في الفئة 10,000 إلى الفئة 10 من غرفة التنظيف، حتى تشكيل خط تجميع فائق النظافة، ومكتب عمل نظيف، وكشك نظيف، وخزانة نظيفة وما إلى ذلك.....
